قالب جوش اتصال سهراه انشعاب T شکل (CC-TH)
معرفی محصول

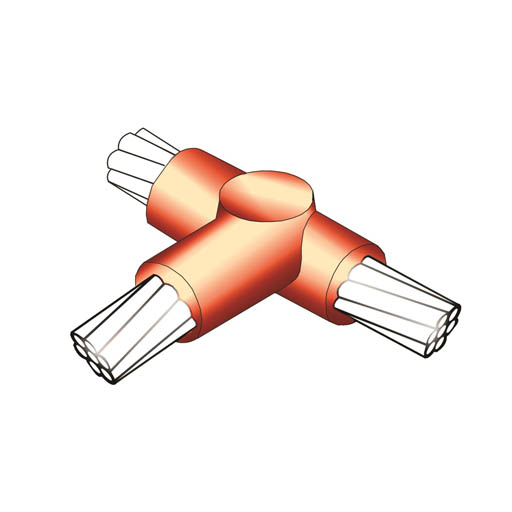

قالب جوش اتصال سهراه انشعاب T شکل (CC-TH) یکی از قالبهای تخصصی مورد استفاده در فرآیند جوش احتراقی (Exothermic Welding) برای ایجاد اتصال سهراهی به شکل T بین هادیها است. این قالب با ایجاد محفظه مناسب برای انجام واکنش جوش احتراقی، امکان اتصال دائمی و مطمئن هادیها را فراهم میکند.
قالب CC-TH در پروژههای سیستم ارتینگ، همبندی، حفاظت کاتدیک و تأسیسات الکتریکی کاربرد دارد و برای ایجاد انشعاب T شکل در شبکههای هادی استفاده میشود.
قالب جوش T شکل چیست؟
در سیستمهای ارتینگ و همبندی، گاهی لازم است یک هادی اصلی به یک هادی فرعی متصل شود. قالب جوش T شکل برای اجرای همین نوع اتصال طراحی شده است.
در فرآیند جوش احتراقی، هادیها داخل قسمتهای مشخص قالب قرار گرفته و ماده جوش مخصوص در محفظه مربوطه قرار میگیرد. پس از انجام واکنش، فلز مذاب فضای اتصال را پر کرده و یک اتصال یکپارچه، دائمی و با رسانایی الکتریکی مناسب ایجاد میکند.
ویژگیهای قالب جوش CC-TH
- مناسب اتصال سهراهی T شکل
- طراحی شده برای جوش احتراقی
- مناسب اتصال هادیهای سیستم ارتینگ
- ایجاد اتصال دائمی و یکپارچه
- کاهش مقاومت الکتریکی محل اتصال
- استحکام مکانیکی مناسب
- مناسب پروژههای صنعتی و تأسیساتی
- کاربرد در سیستمهای ارتینگ و حفاظت کاتدیک
- قابلیت استفاده برای ایجاد انشعاب از هادی اصلی
مشخصات فنی
| مشخصهتوضیحات |
| نام محصول | قالب جوش اتصال سهراه انشعاب T شکل |
| کد محصول | CC-TH |
| نوع محصول | قالب جوش احتراقی |
| نوع اتصال | سهراهی T شکل |
| روش اتصال | جوش احتراقی / اگزوترمیک |
| کاربرد اصلی | ارتینگ و همبندی |
| نوع اتصال | دائمی |
| کاربرد صنعتی | تأسیسات برق، ارتینگ و حفاظت کاتدیک |
توجه: سایز دقیق هادیهای قابل اتصال و ابعاد قالب باید مطابق مشخصات فنی سازنده و نوع اتصال موردنظر انتخاب شود.
کاربردهای قالب جوش سهراهی T شکل
قالب CC-TH در پروژههایی که نیاز به ایجاد یک انشعاب سهراهی در شبکه هادی وجود دارد، مورد استفاده قرار میگیرد، از جمله:
- سیستمهای ارتینگ
- شبکههای همبندی
- حفاظت کاتدیک
- ارتینگ تجهیزات صنعتی
- نیروگاهها
- پستهای برق
- صنایع نفت و گاز
- صنایع پتروشیمی
- کارخانهها
- تأسیسات برق صنعتی
- سازههای فلزی
- سیستمهای حفاظت در برابر صاعقه
مزایای استفاده از جوش احتراقی T شکل
ایجاد اتصال دائمی
جوش احتراقی اتصال سه هادی را بهصورت یکپارچه انجام میدهد و برخلاف برخی اتصالات مکانیکی، وابستگی به پیچ و مهره ندارد.
رسانایی الکتریکی مناسب
در صورت اجرای صحیح، محل جوش مقاومت الکتریکی پایینی ایجاد کرده و مسیر مناسبی برای عبور جریان فراهم میکند.
استحکام مکانیکی بالا
اتصال ایجادشده در برابر کشش و عوامل مکانیکی مقاومت مناسبی دارد و برای کاربردهای صنعتی و زیرزمینی مناسب است.
مناسب برای سیستم ارتینگ
اتصالات T شکل در شبکههای ارتینگ برای ایجاد انشعاب از هادی اصلی بسیار کاربردی هستند و امکان توسعه شبکه هادی را فراهم میکنند.
کاهش نقاط اتصال مکانیکی
استفاده از جوش احتراقی تعداد اتصالات مکانیکی مانند پیچ و بست را کاهش داده و ساختار یکپارچهتری ایجاد میکند.
نحوه استفاده از قالب CC-TH
برای اجرای جوش احتراقی باید دستورالعمل سازنده مواد جوش و الزامات ایمنی پروژه رعایت شود. روند کلی کار به این صورت است:
- هادیها در محل اتصال کاملاً تمیز و عاری از آلودگی و اکسید شوند.
- هادی اصلی و هادی انشعابی مطابق فرم T داخل قالب قرار گیرند.
- قالب بهدرستی بسته و ثابت شود.
- مواد جوش احتراقی متناسب با سایز اتصال داخل محفظه قرار گیرد.
- فرآیند جوش مطابق دستورالعمل اجرایی انجام شود.
- پس از اتمام واکنش و سرد شدن اتصال، قالب باز شود.
- اتصال از نظر کیفیت ظاهری، استحکام و پیوستگی بررسی شود.
اجرای جوش احتراقی باید با تجهیزات حفاظت فردی مناسب و رعایت دستورالعملهای ایمنی انجام شود.
نکات مهم هنگام انتخاب قالب جوش CC-TH
برای انتخاب صحیح قالب CC-TH باید مشخصات هادیها و نوع اتصال بررسی شود:
- جنس هادی
- سطح مقطع هادی اصلی
- سطح مقطع هادی انشعابی
- نوع اتصال T موردنظر
- نوع و مقدار پودر جوش احتراقی
- استاندارد اجرایی پروژه
- ابعاد دقیق قالب
انتخاب قالب نامتناسب با سایز هادی میتواند باعث کاهش کیفیت اتصال و ایجاد مشکلات در فرآیند جوش شود.
سوالات متداول (FAQ)
قالب جوش CC-TH چیست؟
قالب CC-TH یک قالب تخصصی برای اجرای جوش احتراقی و ایجاد اتصال سهراهی T شکل بین هادیها است.
قالب CC-TH در چه سیستمهایی کاربرد دارد؟
این قالب عمدتاً در سیستمهای ارتینگ، همبندی، حفاظت کاتدیک و تأسیسات الکتریکی استفاده میشود.
آیا اتصال T شکل ایجادشده دائمی است؟
بله. در صورت اجرای صحیح فرآیند جوش احتراقی، اتصال ایجادشده یک اتصال یکپارچه و دائمی خواهد بود.
آیا قالب CC-TH برای هر سایز سیم مناسب است؟
خیر. قالبهای جوش بر اساس سایز و نوع هادی طراحی میشوند. پیش از خرید باید سطح مقطع و مشخصات هادیها با قالب موردنظر تطبیق داده شود.
آیا قالب جوش CC-TH قابل استفاده مجدد است؟
تعداد دفعات استفاده به جنس، طراحی قالب و شرایط اجرای جوش بستگی دارد و باید مطابق مشخصات سازنده تعیین شود.
تفاوت قالب CC-TH با قالب اتصال سیم به سیم چیست؟
CC-TH برای ایجاد یک انشعاب سهراهی با آرایش T شکل طراحی شده، در حالی که قالبهای سیم به سیم برای اتصال مستقیم دو هادی به یکدیگر استفاده میشوند.
خرید قالب جوش اتصال سهراه انشعاب T شکل CC-TH از گیتی شاپ
قالب جوش اتصال سهراه انشعاب T شکل CC-TH یک تجهیز تخصصی برای ایجاد اتصالات دائمی در شبکههای ارتینگ، همبندی و حفاظت کاتدیک است. استفاده از قالب متناسب با سایز هادی، در کنار پودر جوش احتراقی مناسب، امکان ایجاد اتصالی مستحکم، یکپارچه و با رسانایی الکتریکی مناسب را فراهم میکند.
این قالب برای پروژههای برق صنعتی، نیروگاهها، پستهای برق، صنایع نفت و گاز، پتروشیمی، کارخانهها و سیستمهای ارتینگ کاربرد دارد.
متا تایتل
بعد از اختراع قالب جوش، این محصول به مدت زیادی جایگزین اتصالات و بستها شد و الان هم بهترین گزینه برای سیستم همبندی است.
این قالب که در وقت جوشکاری برای شکلدهی هادیهای مس استفاده میشود، وظیفه دارد هادیها را در موقعیت مناسب نگه دارد و اتصالات الکتریکی را ایجاد کند.
جوش احتراقی یک روش ساده،کاربردی و اقتصادی برای ایجاد اتصال زمین الکتریکی دائمی و با کیفیت است . قالب اگزوترمیک نه تنها دارای دوام و عمر طولانی است بلکه همچنین مقاوم در برابر خوردگی، سایش و آسیبهای دیگر نیز را دارا میباشد.
استفاده از ابزار های مناسب برای این روش بسیار لازم و ضروری می باشد.
راهاندازی و پخش مواد از داخل قالب ممکن است به سوختگی دست و صورت منجر شود. مسمومیت ناشی از دود احتراق جوش اگزوترمیک، خصوصاً با گذر زمان ، آسیب جدی به افراد وارد میکند. این ترکیب حاوی پرومنگنات، اکسید مس و اکسید آلومینیوم است و دود این فرآیند عوارض جبرانناپذیری دارد.
نحوه عملکرد قالب جوش
مزیت اصلی این فرآیند این است که به هیچ منبع حرارتی خارجی احتیاج ندارد . با استفاده از یک واکنش گرمازای شیمیایی از پودر جوش برای گرم کردن هادی ها استفاده می شود . در این روش هادی ها به حالت مذاب درآمده و از طریق قالب به دور هادیهای جوش داده شده جریان پیدا میکنند. این جریان موجب ایجاد اتصالات الکتریکی دائمی میان هادیها میشود. قالب در اینجا به عنوان یک راهنما عمل میکند و به شکلدهی دقیق هادیها کمک میکند تا اتصالات الکتریکی مطلوب حاصل شود. این فرآیند به خصوص در ایجاد اتصالات الکتریکی دائمی و مطمئن، به عنوان یکی از روشهای مؤثر جوشکاری مس استفاده میشود.
استفاده از قالب بی کیفیت میتواند به نقص در جوش، ضعف ساختاری، کاهش دوام جوش، و اختلالات در اتصالات الکتریکی منجر شود. این مشکلات ممکن است عدم ایجاد اتصالات مطمئن و پایدار در جوشها، کاهش کارایی و عملکرد الکتریکی، و حتی خرابی در محیطهای مختلف را ایجاد کنند. بنابراین، اهمیت انتخاب دقیق و استفاده از قالب جوش ترمیت با کیفیت در فرآیند جوش حائز اهمیت است.
