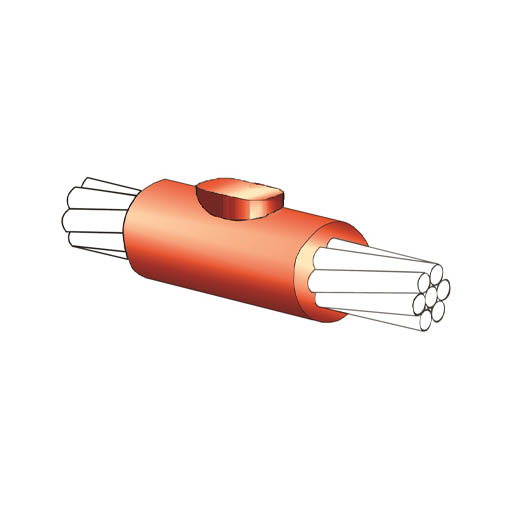

قالب جوش دوراه سیم به سیم (CC-E)

معرفی محصول

قالب جوش دوراه سیم به سیم (CC-E) یکی از تجهیزات تخصصی مورد استفاده برای ایجاد اتصال دائمی و مطمئن بین دو سیم یا کابل در فرآیند جوش احتراقی (Exothermic Welding) است. این قالب با ایجاد محفظه مناسب برای انجام واکنش جوش احتراقی، امکان اتصال دو هادی به یکدیگر را با مقاومت الکتریکی پایین و استحکام مناسب فراهم می‌کند.

قالب جوش CC-E در پروژه‌های ارتینگ، حفاظت کاتدیک، هم‌بندی و سیستم‌های اتصال الکتریکی کاربرد دارد و برای پروژه‌های صنعتی، ساختمانی و زیرساختی که به اتصالات دائمی و قابل اطمینان نیاز دارند، مورد استفاده قرار می‌گیرد.

قالب جوش دوراه سیم به سیم چیست؟

در روش جوش احتراقی، اتصال سیم‌ها به کمک واکنش حرارتی مواد مخصوص جوش انجام می‌شود. قالب جوش دوراه سیم به سیم محل قرارگیری دو هادی و مواد جوش را مشخص کرده و مذاب حاصل از واکنش را در محل اتصال هدایت می‌کند.

در نتیجه، دو سیم به یکدیگر متصل شده و یک اتصال یکپارچه و دائمی ایجاد می‌شود که برای انتقال جریان الکتریکی مناسب است.

ویژگی‌های قالب جوش CC-E

1. مناسب اتصال دو سیم یا کابل به یکدیگر
2. طراحی شده برای جوش احتراقی
3. ایجاد اتصال دائمی و یکپارچه
4. مناسب پروژه‌های ارتینگ و حفاظت کاتدیک
5. کاهش مقاومت الکتریکی محل اتصال
6. افزایش استحکام مکانیکی اتصال
7. مقاوم در برابر حرارت فرآیند جوش
8. مناسب استفاده در پروژه‌های صنعتی و زیرساختی
9. قابلیت استفاده در اتصالات الکتریکی و هم‌بندی

مشخصات فنی

توجه: سایز دقیق سیم‌های قابل اتصال باید بر اساس مشخصات فنی قالب CC-E و سایز واقعی هادی‌ها انتخاب شود.

کاربردهای قالب جوش دوراه سیم به سیم

قالب CC-E در پروژه‌هایی که به اتصال مطمئن دو هادی نیاز دارند، کاربرد دارد؛ از جمله:

1. سیستم‌های ارتینگ
2. سیستم‌های حفاظت کاتدیک
3. اتصال سیم‌های ارت
4. هم‌بندی سازه‌های فلزی
5. تأسیسات برق صنعتی
6. پروژه‌های نفت و گاز
7. پروژه‌های پتروشیمی
8. نیروگاه‌ها
9. صنایع و کارخانه‌ها
10. تأسیسات زیرزمینی و مدفون

مزایای جوش احتراقی سیم به سیم

اتصال دائمی

جوش احتراقی برخلاف برخی اتصالات مکانیکی، اتصال دائمی و یکپارچه‌ای میان دو هادی ایجاد می‌کند.

رسانایی الکتریکی مناسب

در صورت اجرای صحیح، محل اتصال مقاومت الکتریکی پایینی داشته و مسیر مناسبی برای عبور جریان ایجاد می‌کند.

استحکام مکانیکی بالا

اتصال ایجادشده در برابر کشش و عوامل مکانیکی مقاومت مناسبی دارد و برای کاربردهای صنعتی مناسب است.

مقاومت در برابر خوردگی

اتصال جوش احتراقی در صورت اجرای صحیح و استفاده از روش مناسب حفاظت سطحی، می‌تواند در محیط‌های صنعتی و شرایط سخت عملکرد مناسبی داشته باشد.

نحوه استفاده از قالب جوش CC-E

برای اجرای اتصال با قالب جوش CC-E باید دستورالعمل سازنده و الزامات ایمنی جوش احتراقی رعایت شود. مراحل کلی عبارت‌اند از:

1. سیم‌ها و محل اتصال کاملاً تمیز و عاری از آلودگی و اکسید باشند.
2. دو سیم در محل تعیین‌شده داخل قالب قرار گیرند.
3. قالب به‌درستی بسته و ثابت شود.
4. مواد جوش احتراقی مناسب داخل محفظه قالب قرار گیرد.
5. فرآیند جوش مطابق دستورالعمل اجرایی انجام شود.
6. پس از پایان واکنش و سرد شدن اتصال، قالب باز شود.
7. اتصال از نظر کیفیت ظاهری، استحکام و پیوستگی بررسی شود.

هنگام اجرای جوش احتراقی باید از تجهیزات حفاظت فردی مناسب استفاده شود.

نکات مهم هنگام انتخاب قالب جوش سیم به سیم

برای انتخاب صحیح قالب جوش CC-E باید مشخصات هادی‌ها پیش از خرید بررسی شود. مهم‌ترین موارد عبارت‌اند از:

1. قطر سیم یا کابل
2. سطح مقطع هادی
3. جنس هادی
4. نوع اتصال موردنظر
5. نوع و مقدار پودر جوش احتراقی
6. استاندارد مورد نیاز پروژه

انتخاب قالب نامتناسب با سایز سیم می‌تواند باعث کاهش کیفیت و استحکام اتصال شود.

سوالات متداول (FAQ)

قالب جوش دوراه سیم به سیم CC-E چیست؟

قالب CC-E برای ایجاد اتصال جوش احتراقی بین دو سیم یا کابل طراحی شده و در پروژه‌های ارتینگ، حفاظت کاتدیک و هم‌بندی کاربرد دارد.

قالب CC-E در سیستم ارتینگ چه کاربردی دارد؟

از این قالب می‌توان برای ایجاد اتصال دائمی بین هادی‌های سیستم ارتینگ استفاده کرد؛ اتصال صحیح باعث ایجاد مسیر الکتریکی مطمئن و کم‌مقاومت می‌شود.

آیا اتصال با قالب CC-E دائمی است؟

بله. جوش احتراقی یک اتصال یکپارچه و دائمی میان دو هادی ایجاد می‌کند.

آیا قالب CC-E برای هر سایز سیم قابل استفاده است؟

خیر. هر قالب برای محدوده مشخصی از سایز هادی طراحی شده است و باید قبل از خرید، مشخصات سیم‌ها با مشخصات قالب تطبیق داده شود.

آیا قالب جوش CC-E قابل استفاده مجدد است؟

بسته به جنس و طراحی قالب، تعداد دفعات استفاده متفاوت است. میزان عمر مفید قالب باید مطابق مشخصات سازنده و شرایط اجرای جوش تعیین شود.

خرید قالب جوش دوراه سیم به سیم CC-E از گیتی شاپ

قالب جوش دوراه سیم به سیم CC-E انتخابی کاربردی برای اجرای اتصالات دائمی سیم به سیم در پروژه‌های ارتینگ، حفاظت کاتدیک، هم‌بندی و تأسیسات الکتریکی است. استفاده از قالب مناسب در کنار پودر جوش احتراقی استاندارد، نقش مهمی در ایجاد یک اتصال مطمئن، مقاوم و با رسانایی الکتریکی مناسب دارد.

بعد از اختراع قالب جوش، این محصول به مدت زیادی جایگزین اتصالات و بستها شد و الان هم بهترین گزینه برای سیستم هم‌بندی است.

این قالب که در وقت جوشکاری برای شکل‌دهی هادی‌های مس استفاده می‌شود، وظیفه دارد هادی‌ها را در موقعیت مناسب نگه دارد و اتصالات الکتریکی را ایجاد کند.

جوش احتراقی یک روش ساده،کاربردی و اقتصادی برای ایجاد اتصال زمین الکتریکی دائمی و با کیفیت است . قالب اگزوترمیک نه تنها دارای دوام و عمر طولانی است بلکه همچنین مقاوم در برابر خوردگی، سایش و آسیب‌های دیگر نیز را دارا می‌باشد.

استفاده از ابزار های مناسب برای این روش بسیار لازم و ضروری می باشد.

راه‌اندازی و پخش مواد از داخل قالب ممکن است به سوختگی دست و صورت منجر شود. مسمومیت ناشی از دود احتراق جوش اگزوترمیک، خصوصاً با گذر زمان ، آسیب جدی به افراد وارد می‌کند. این ترکیب حاوی پرومنگنات، اکسید مس و اکسید آلومینیوم است و دود این فرآیند عوارض جبران‌ناپذیری دارد.

نحوه عملکرد قالب جوش

مزیت اصلی این فرآیند این است که به هیچ منبع حرارتی خارجی احتیاج ندارد . با استفاده از یک واکنش گرمازای شیمیایی از پودر جوش برای گرم کردن هادی ها استفاده می شود . در این روش هادی‌ ها به حالت مذاب درآمده و از طریق قالب به دور هادی‌های جوش داده شده جریان پیدا می‌کنند. این جریان موجب ایجاد اتصالات الکتریکی دائمی میان هادی‌ها می‌شود. قالب در اینجا به عنوان یک راهنما عمل می‌کند و به شکل‌دهی دقیق هادی‌ها کمک می‌کند تا اتصالات الکتریکی مطلوب حاصل شود. این فرآیند به خصوص در ایجاد اتصالات الکتریکی دائمی و مطمئن، به عنوان یکی از روش‌های مؤثر جوشکاری مس استفاده می‌شود.

استفاده از قالب بی کیفیت می‌تواند به نقص در جوش، ضعف ساختاری، کاهش دوام جوش، و اختلالات در اتصالات الکتریکی منجر شود. این مشکلات ممکن است عدم ایجاد اتصالات مطمئن و پایدار در جوش‌ها، کاهش کارایی و عملکرد الکتریکی، و حتی خرابی در محیط‌های مختلف را ایجاد کنند. بنابراین، اهمیت انتخاب دقیق و استفاده از قالب جوش ترمیت با کیفیت در فرآیند جوش حائز اهمیت است.
