قالب جوش کاتودیک سیم به لوله (CP-TH)
معرفی محصول

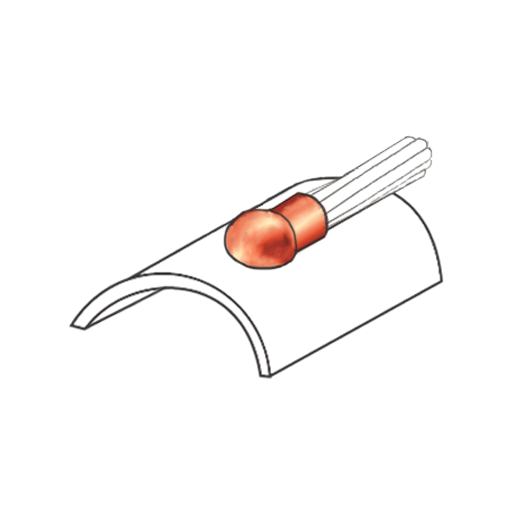

قالب جوش کاتودیک سیم به لوله (CP-TH) یکی از تجهیزات تخصصی مورد استفاده در سیستمهای حفاظت کاتدیک و اجرای اتصالات الکتریکی دائمی بین سیم و لوله است. این قالب برای انجام اتصال جوش احتراقی (Exothermic Welding) طراحی شده و امکان ایجاد یک اتصال مکانیکی و الکتریکی مطمئن بین هادی و سطح لوله را فراهم میکند.
قالب جوش کاتودیک CP-TH در پروژههای حفاظت کاتدیک خطوط لوله، مخازن، سازههای فلزی و سایر تأسیسات صنعتی که نیاز به اتصال دائمی هادی به لوله دارند، کاربرد دارد. استفاده از قالب مناسب باعث میشود محل اتصال از استحکام و رسانایی الکتریکی مطلوبی برخوردار باشد و اتصال در برابر شرایط محیطی و خوردگی مقاومت مناسبی داشته باشد.
قالب جوش کاتودیک چیست؟
در سیستمهای حفاظت کاتدیک، برای برقراری اتصال الکتریکی بین کابل و سازه فلزی مانند لوله، استفاده از یک اتصال مطمئن و کممقاومت اهمیت زیادی دارد.
قالب جوش کاتودیک محل قرارگیری سیم، لوله و مواد جوش احتراقی را مشخص میکند و در هنگام انجام جوش، مذاب حاصل از واکنش در محل اتصال هدایت میشود. نتیجه، یک اتصال دائمی و رسانای الکتریکی بین سیم و لوله است.
ویژگیهای قالب جوش کاتودیک سیم به لوله CP-TH
- مناسب اتصال سیم به لوله در سیستم حفاظت کاتدیک
- طراحی تخصصی برای جوش احتراقی
- ایجاد اتصال دائمی و کممقاومت
- مناسب پروژههای خطوط لوله و تأسیسات صنعتی
- امکان استفاده در اتصالات حفاظت کاتدیک
- افزایش کیفیت و یکنواختی محل اتصال
- مقاوم در برابر حرارت حاصل از فرآیند جوش
- قابل استفاده در پروژههای اجرایی و صنعتی
مشخصات فنی
| مشخصهتوضیحات |
| نام محصول | قالب جوش کاتودیک سیم به لوله |
| کد محصول | CP-TH |
| نوع محصول | قالب جوش احتراقی |
| نوع اتصال | سیم به لوله |
| کاربرد اصلی | حفاظت کاتدیک |
| روش اتصال | جوش احتراقی / اگزوترمیک |
| کاربرد | خطوط لوله، مخازن و سازههای فلزی |
| نوع اتصال | دائمی |
توجه: مشخصات دقیق قالب مانند قطر سیم، قطر لوله و ابعاد اتصال باید مطابق مدل و کد فنی قالب و الزامات پروژه بررسی شود.
کاربرد قالب جوش CP-TH
قالب CP-TH برای ایجاد اتصال بین هادی و لوله در پروژههایی استفاده میشود که سیستم حفاظت کاتدیک برای جلوگیری از خوردگی سازه فلزی به کار رفته است.
کاربردهای رایج شامل:
- خطوط انتقال نفت و گاز
- خطوط انتقال آب و فاضلاب
- مخازن فلزی
- تأسیسات پتروشیمی
- صنایع نفت و گاز
- سازههای فلزی مدفون
- سیستمهای حفاظت کاتدیک خطوط لوله
- پروژههای ارتینگ و حفاظت در برابر خوردگی
مزایای جوش احتراقی در حفاظت کاتدیک
اتصال الکتریکی مطمئن
جوش احتراقی یک اتصال دائمی ایجاد میکند که برای انتقال جریان حفاظت کاتدیک مناسب است.
مقاومت الکتریکی پایین
اتصال صحیح سیم به لوله باعث ایجاد مسیر مناسب برای عبور جریان و عملکرد مؤثر سیستم حفاظت کاتدیک میشود.
اتصال دائمی
برخلاف برخی روشهای اتصال مکانیکی، جوش احتراقی وابستگی کمتری به پیچ، مهره یا قطعات اتصالدهنده دارد.
مقاومت مناسب در برابر خوردگی
در صورت اجرای صحیح جوش و آمادهسازی مناسب محل اتصال، اتصال ایجادشده میتواند برای استفاده در محیطهای صنعتی و تأسیسات مدفون مناسب باشد.
نحوه استفاده
برای استفاده از قالب جوش کاتودیک CP-TH باید مراحل اجرای جوش احتراقی مطابق دستورالعمل سازنده و الزامات پروژه انجام شود. بهطور کلی:
- سطح لوله در محل اتصال کاملاً تمیز و آماده شود.
- سیم یا کابل در محل تعیینشده داخل قالب قرار گیرد.
- قالب بهدرستی روی لوله ثابت شود.
- مواد جوش احتراقی متناسب با اتصال داخل قالب قرار گیرد.
- فرآیند جوش مطابق دستورالعمل ایمنی اجرا شود.
- پس از سرد شدن اتصال، قالب باز شده و کیفیت اتصال بررسی شود.
- محل اتصال در صورت نیاز در برابر خوردگی و عوامل محیطی محافظت شود.
استفاده از تجهیزات ایمنی و رعایت فاصله ایمن هنگام اجرای جوش احتراقی الزامی است.
نکات مهم هنگام خرید قالب جوش کاتودیک
پیش از خرید قالب جوش سیم به لوله CP-TH باید مشخصات اتصال موردنظر بررسی شود. مواردی مانند:
- قطر سیم یا کابل
- قطر و جنس لوله
- نوع اتصال
- مقدار و نوع پودر جوش احتراقی
- استاندارد اجرایی پروژه
- تعداد دفعات موردنیاز برای استفاده
در انتخاب قالب مناسب اهمیت دارند.
استفاده از قالبی که با ابعاد سیم و لوله مطابقت نداشته باشد میتواند کیفیت اتصال نهایی را کاهش دهد.
سوالات متداول (FAQ)
قالب جوش کاتودیک CP-TH چیست؟
CP-TH یک قالب تخصصی برای ایجاد اتصال جوش احتراقی بین سیم و لوله در سیستمهای حفاظت کاتدیک است.
قالب CP-TH در چه صنایعی استفاده میشود؟
این قالب در پروژههای نفت، گاز، پتروشیمی، آب، خطوط انتقال و سایر تأسیسات دارای سیستم حفاظت کاتدیک کاربرد دارد.
آیا اتصال ایجادشده با قالب CP-TH دائمی است؟
بله، جوش احتراقی یک اتصال دائمی بین سیم و سطح لوله ایجاد میکند؛ البته کیفیت نهایی اتصال به آمادهسازی سطح، مواد جوش و اجرای صحیح فرآیند بستگی دارد.
آیا قالب جوش کاتودیک قابل استفاده مجدد است؟
قالبهای جوش احتراقی بسته به جنس و طراحی، ممکن است برای تعداد مشخصی اتصال قابل استفاده باشند. میزان عمر و تعداد دفعات استفاده باید بر اساس مشخصات سازنده قالب تعیین شود.
آیا CP-TH برای همه قطرهای سیم و لوله مناسب است؟
خیر. قالب باید بر اساس مشخصات دقیق سیم و لوله انتخاب شود. پیش از خرید، سایز اتصال موردنظر را با مشخصات فنی قالب تطبیق دهید.
خرید قالب جوش کاتودیک سیم به لوله CP-TH از گیتی شاپ
قالب جوش کاتودیک سیم به لوله CP-TH یک تجهیز تخصصی برای اجرای اتصالات جوش احتراقی در سیستمهای حفاظت کاتدیک است. انتخاب قالب متناسب با ابعاد سیم و لوله، نقش مهمی در ایجاد یک اتصال با کیفیت، پایدار و دارای رسانایی الکتریکی مناسب دارد.
این محصول برای استفاده در پروژههای حفاظت کاتدیک خطوط لوله، صنایع نفت و گاز، پتروشیمی، مخازن و سازههای فلزی گزینهای کاربردی محسوب میشود.
بعد از اختراع قالب جوش، این محصول به مدت زیادی جایگزین اتصالات و بستها شد و الان هم بهترین گزینه برای سیستم همبندی است.
این قالب که در وقت جوشکاری برای شکلدهی هادیهای مس استفاده میشود، وظیفه دارد هادیها را در موقعیت مناسب نگه دارد و اتصالات الکتریکی را ایجاد کند.
جوش احتراقی یک روش ساده،کاربردی و اقتصادی برای ایجاد اتصال زمین الکتریکی دائمی و با کیفیت است . قالب اگزوترمیک نه تنها دارای دوام و عمر طولانی است بلکه همچنین مقاوم در برابر خوردگی، سایش و آسیبهای دیگر نیز را دارا میباشد.
استفاده از ابزار های مناسب برای این روش بسیار لازم و ضروری می باشد.
راهاندازی و پخش مواد از داخل قالب ممکن است به سوختگی دست و صورت منجر شود. مسمومیت ناشی از دود احتراق جوش اگزوترمیک، خصوصاً با گذر زمان ، آسیب جدی به افراد وارد میکند. این ترکیب حاوی پرومنگنات، اکسید مس و اکسید آلومینیوم است و دود این فرآیند عوارض جبرانناپذیری دارد.
نحوه عملکرد قالب جوش
مزیت اصلی این فرآیند این است که به هیچ منبع حرارتی خارجی احتیاج ندارد . با استفاده از یک واکنش گرمازای شیمیایی از پودر جوش برای گرم کردن هادی ها استفاده می شود . در این روش هادی ها به حالت مذاب درآمده و از طریق قالب به دور هادیهای جوش داده شده جریان پیدا میکنند. این جریان موجب ایجاد اتصالات الکتریکی دائمی میان هادیها میشود. قالب در اینجا به عنوان یک راهنما عمل میکند و به شکلدهی دقیق هادیها کمک میکند تا اتصالات الکتریکی مطلوب حاصل شود. این فرآیند به خصوص در ایجاد اتصالات الکتریکی دائمی و مطمئن، به عنوان یکی از روشهای مؤثر جوشکاری مس استفاده میشود.
استفاده از قالب بی کیفیت میتواند به نقص در جوش، ضعف ساختاری، کاهش دوام جوش، و اختلالات در اتصالات الکتریکی منجر شود. این مشکلات ممکن است عدم ایجاد اتصالات مطمئن و پایدار در جوشها، کاهش کارایی و عملکرد الکتریکی، و حتی خرابی در محیطهای مختلف را ایجاد کنند. بنابراین، اهمیت انتخاب دقیق و استفاده از قالب جوش ترمیت با کیفیت در فرآیند جوش حائز اهمیت است.
