قالب جوش "تی" (CR-T)

توضیحات محصول

قالب جوش تی CR-T یکی از تجهیزات کاربردی در اجرای اتصالات جوش احتراقی (اگزوتریک) برای سیستم‌های ارتینگ و اتصال زمین است. این قالب برای ایجاد اتصال مطمئن میان هادی‌ها در محل‌هایی که اتصال به شکل T انجام می‌شود، مورد استفاده قرار می‌گیرد.

قالب جوش تی CR-T با ایجاد محفظه مناسب برای انجام فرآیند جوش، به شکل‌گیری اتصال یکنواخت و استاندارد بین هادی‌ها کمک می‌کند. این نوع اتصال در سیستم‌های ارتینگ، حفاظت در برابر صاعقه، هم‌بندی و تأسیسات الکتریکی کاربرد گسترده‌ای دارد.

انتخاب قالب مناسب بر اساس نوع هادی، ابعاد و سطح مقطع سیم یا تسمه و نوع اتصال اهمیت زیادی دارد.

ویژگی‌های قالب جوش تی CR-T

1. مناسب اجرای جوش احتراقی

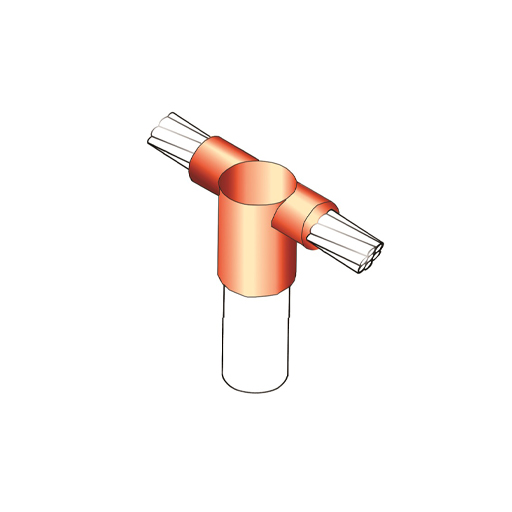

2. طراحی‌شده برای اتصال به شکل T
3. مناسب سیستم‌های ارتینگ
4. قابل استفاده برای اتصالات هادی‌های مسی
5. مناسب پروژه‌های حفاظت در برابر صاعقه
6. ایجاد محفظه مناسب برای انجام جوش
7. کمک به ایجاد اتصال مکانیکی و الکتریکی مطمئن
8. مناسب کاربردهای صنعتی و ساختمانی
9. قابلیت استفاده در پروژه‌های هم‌بندی و اتصال زمین
10. طراحی‌شده برای استفاده تخصصی در اتصالات ارتینگ

قالب جوش احتراقی چیست؟

قالب جوش احتراقی ابزاری است که برای انجام فرآیند اتصال هادی‌ها به روش جوش احتراقی مورد استفاده قرار می‌گیرد.

در این روش، مواد مخصوص جوش داخل قالب قرار گرفته و پس از شروع واکنش، فلز مذاب تولید می‌شود. فلز مذاب در محفظه قالب قرار گرفته و با ایجاد اتصال بین هادی‌ها، یک اتصال الکتریکی دائمی ایجاد می‌کند.

این روش به دلیل ایجاد اتصال یکپارچه، در سیستم‌های ارتینگ و حفاظت در برابر صاعقه کاربرد زیادی دارد.

قالب جوش تی CR-T چه کاربردی دارد؟

قالب CR-T برای اجرای اتصالاتی با فرم T استفاده می‌شود.

کاربردهای آن می‌تواند شامل موارد زیر باشد:

1. اتصال هادی ارت به هادی اصلی
2. انشعاب‌گیری از هادی ارت
3. اتصال تسمه ارت به هادی
4. اجرای اتصالات شبکه ارت
5. سیستم‌های حفاظت در برابر صاعقه
6. اتصال هادی‌های مسی
7. هم‌بندی تجهیزات
8. شبکه‌های اتصال زمین
9. پروژه‌های صنعتی
10. پروژه‌های نیروگاهی
11. پروژه‌های ساختمانی
12. تأسیسات الکتریکی

مزایای جوش احتراقی با قالب CR-T

اتصال دائمی

اتصال ایجادشده به صورت یکپارچه انجام می‌شود و در صورت اجرای صحیح، اتصال دائمی و مطمئنی ایجاد می‌کند.

مقاومت الکتریکی پایین

اتصال صحیح هادی‌ها به روش جوش احتراقی می‌تواند مسیر الکتریکی مناسبی ایجاد کند.

مقاومت مناسب در برابر خوردگی

در صورت اجرای صحیح، اتصال جوش‌شده نسبت به برخی اتصالات مکانیکی معمول، مقاومت مناسبی در برابر عوامل محیطی و خوردگی دارد.

عدم نیاز به پیچ و مهره

اتصال به روش جوش احتراقی نیاز به پیچ، مهره یا تجهیزات مکانیکی مشابه در محل اتصال ندارد.

مناسب سیستم‌های ارتینگ

این نوع اتصال به دلیل قابلیت ایجاد اتصال یکپارچه، در سیستم‌های اتصال زمین و صاعقه‌گیر کاربرد زیادی دارد.

نحوه استفاده از قالب جوش تی

اجرای جوش احتراقی باید توسط فرد آموزش‌دیده و مطابق دستورالعمل سیستم جوش مورد استفاده انجام شود.

به صورت کلی:

1. نوع اتصال و سایز هادی‌ها را مشخص کنید.
2. قالب مناسب اتصال T و متناسب با ابعاد هادی‌ها را انتخاب کنید.
3. هادی‌ها را تمیز و از هرگونه آلودگی، چربی و اکسیدهای اضافی پاک کنید.
4. هادی‌ها را در محل صحیح داخل قالب قرار دهید.
5. قالب را کاملاً بسته و از قرارگیری صحیح هادی‌ها اطمینان حاصل کنید.
6. مواد جوش متناسب با نوع اتصال را داخل قالب قرار دهید.
7. فرآیند جوش را طبق دستورالعمل سازنده انجام دهید.
8. پس از اتمام واکنش و خنک شدن اتصال، قالب را باز کنید.
9. اتصال ایجادشده را از نظر ظاهری و مکانیکی بررسی کنید.

نکته ایمنی: جوش احتراقی با دمای بسیار بالا انجام می‌شود. استفاده از تجهیزات حفاظت فردی و رعایت کامل دستورالعمل ایمنی ضروری است.

مشخصات فنی

توجه: برای انتخاب دقیق قالب CR-T باید سطح مقطع، قطر و نوع هادی یا تسمه مشخص باشد؛ مدل قالب به تنهایی برای تعیین سایز اتصال کافی نیست.

نکات مهم هنگام خرید قالب جوش CR-T

قبل از خرید باید موارد زیر بررسی شود:

1. نوع اتصال موردنظر
2. فرم اتصال T
3. نوع هادی
4. جنس هادی
5. سطح مقطع هادی
6. ابعاد تسمه
7. قطر سیم یا کابل
8. نوع مواد جوش مورد استفاده
9. سازگاری قالب با سیستم جوش احتراقی

استفاده از قالب نامتناسب می‌تواند باعث ایجاد اتصال نامناسب و کاهش کیفیت سیستم ارتینگ شود.

نگهداری قالب جوش

برای افزایش عمر قالب:

1. پس از هر بار استفاده اجازه دهید قالب کاملاً خنک شود.
2. بقایای مواد جوش را از محفظه قالب پاک کنید.
3. قالب را از ضربه و سقوط محافظت کنید.
4. از اعمال فشار یا تغییر شکل محفظه داخلی خودداری کنید.
5. قالب را در محیط خشک نگهداری کنید.
6. قبل از استفاده مجدد، سلامت و تطابق دو نیمه قالب را بررسی کنید.

قالب CR-T برای چه پروژه‌هایی مناسب است؟

قالب جوش تی می‌تواند در پروژه‌های زیر مورد استفاده قرار گیرد:

1. سیستم ارتینگ ساختمان
2. ارتینگ صنعتی
3. نیروگاه‌ها
4. پست‌های برق
5. معادن
6. کارخانه‌ها
7. مراکز مخابراتی
8. سیستم‌های صاعقه‌گیر
9. پروژه‌های هم‌بندی
10. شبکه‌های اتصال زمین
11. تأسیسات الکتریکی

سوالات متداول (FAQ)

قالب جوش CR-T چیست؟

قالب جوش CR-T ابزاری برای اجرای جوش احتراقی با اتصال T شکل در سیستم‌های ارتینگ و اتصال زمین است.

قالب CR-T برای چه نوع اتصالی استفاده می‌شود؟

برای ایجاد اتصال انشعابی به شکل T بین هادی‌ها استفاده می‌شود.

قالب جوش تی در کجا استفاده می‌شود؟

در سیستم‌های ارتینگ، اتصال زمین، صاعقه‌گیر، هم‌بندی و برخی پروژه‌های صنعتی و ساختمانی کاربرد دارد.

آیا قالب CR-T برای تسمه ارت هم استفاده می‌شود؟

بسته به مدل دقیق قالب و ابعاد تسمه، می‌تواند برای اتصال تسمه ارت مورد استفاده قرار گیرد. قبل از خرید باید ابعاد و نوع هادی بررسی شود.

آیا قالب CR-T برای کابل مسی مناسب است؟

در صورتی که ابعاد کابل و نوع اتصال با مشخصات قالب مطابقت داشته باشد، قابل استفاده است.

جوش احتراقی چیست؟

روشی برای اتصال دائمی هادی‌ها است که در آن با استفاده از واکنش حرارتی، فلز مذاب تولید شده و اتصال یکپارچه بین هادی‌ها ایجاد می‌شود.

آیا اتصال جوش احتراقی دائمی است؟

بله، در صورت اجرای صحیح، اتصال ایجادشده یک اتصال دائمی و یکپارچه محسوب می‌شود.

آیا قالب جوش احتراقی چندبار مصرف است؟

قالب‌های جوش احتراقی برای استفاده‌های متعدد طراحی می‌شوند، اما تعداد دفعات استفاده به نوع قالب، نحوه استفاده و میزان فرسودگی آن بستگی دارد.

آیا برای استفاده از قالب CR-T به مواد جوش نیاز است؟

بله، قالب به تنهایی فرآیند جوش را انجام نمی‌دهد و باید همراه با ماده جوش احتراقی مناسب استفاده شود.

چگونه قالب جوش CR-T مناسب را انتخاب کنیم؟

باید نوع اتصال، جنس هادی، قطر سیم یا کابل و ابعاد تسمه یا سطح مقطع هادی را مشخص کرده و سپس قالب متناسب انتخاب شود.

آیا قالب جوش CR-T برای سیستم صاعقه‌گیر مناسب است؟

بله، در صورت انتخاب صحیح قالب و هادی، می‌توان از آن در اجرای اتصالات سیستم‌های حفاظت در برابر صاعقه استفاده کرد.

.

بعد از اختراع قالب جوش، این محصول به مدت زیادی جایگزین اتصالات و بستها شد و الان هم بهترین گزینه برای سیستم هم‌بندی است.

این قالب که در وقت جوشکاری برای شکل‌دهی هادی‌های مس استفاده می‌شود، وظیفه دارد هادی‌ها را در موقعیت مناسب نگه دارد و اتصالات الکتریکی را ایجاد کند.

جوش احتراقی یک روش ساده،کاربردی و اقتصادی برای ایجاد اتصال زمین الکتریکی دائمی و با کیفیت است . قالب اگزوترمیک نه تنها دارای دوام و عمر طولانی است بلکه همچنین مقاوم در برابر خوردگی، سایش و آسیب‌های دیگر نیز را دارا می‌باشد.

استفاده از ابزار های مناسب برای این روش بسیار لازم و ضروری می باشد.

راه‌اندازی و پخش مواد از داخل قالب ممکن است به سوختگی دست و صورت منجر شود. مسمومیت ناشی از دود احتراق جوش اگزوترمیک، خصوصاً با گذر زمان ، آسیب جدی به افراد وارد می‌کند. این ترکیب حاوی پرومنگنات، اکسید مس و اکسید آلومینیوم است و دود این فرآیند عوارض جبران‌ناپذیری دارد.

نحوه عملکرد قالب جوش

مزیت اصلی این فرآیند این است که به هیچ منبع حرارتی خارجی احتیاج ندارد . با استفاده از یک واکنش گرمازای شیمیایی از پودر جوش برای گرم کردن هادی ها استفاده می شود . در این روش هادی‌ ها به حالت مذاب درآمده و از طریق قالب به دور هادی‌های جوش داده شده جریان پیدا می‌کنند. این جریان موجب ایجاد اتصالات الکتریکی دائمی میان هادی‌ها می‌شود. قالب در اینجا به عنوان یک راهنما عمل می‌کند و به شکل‌دهی دقیق هادی‌ها کمک می‌کند تا اتصالات الکتریکی مطلوب حاصل شود. این فرآیند به خصوص در ایجاد اتصالات الکتریکی دائمی و مطمئن، به عنوان یکی از روش‌های مؤثر جوشکاری مس استفاده می‌شود.

استفاده از قالب بی کیفیت می‌تواند به نقص در جوش، ضعف ساختاری، کاهش دوام جوش، و اختلالات در اتصالات الکتریکی منجر شود. این مشکلات ممکن است عدم ایجاد اتصالات مطمئن و پایدار در جوش‌ها، کاهش کارایی و عملکرد الکتریکی، و حتی خرابی در محیط‌های مختلف را ایجاد کنند. بنابراین، اهمیت انتخاب دقیق و استفاده از قالب جوش ترمیت با کیفیت در فرآیند جوش حائز اهمیت است.
