کوپلر میله ارت

کوپلر میله ارت

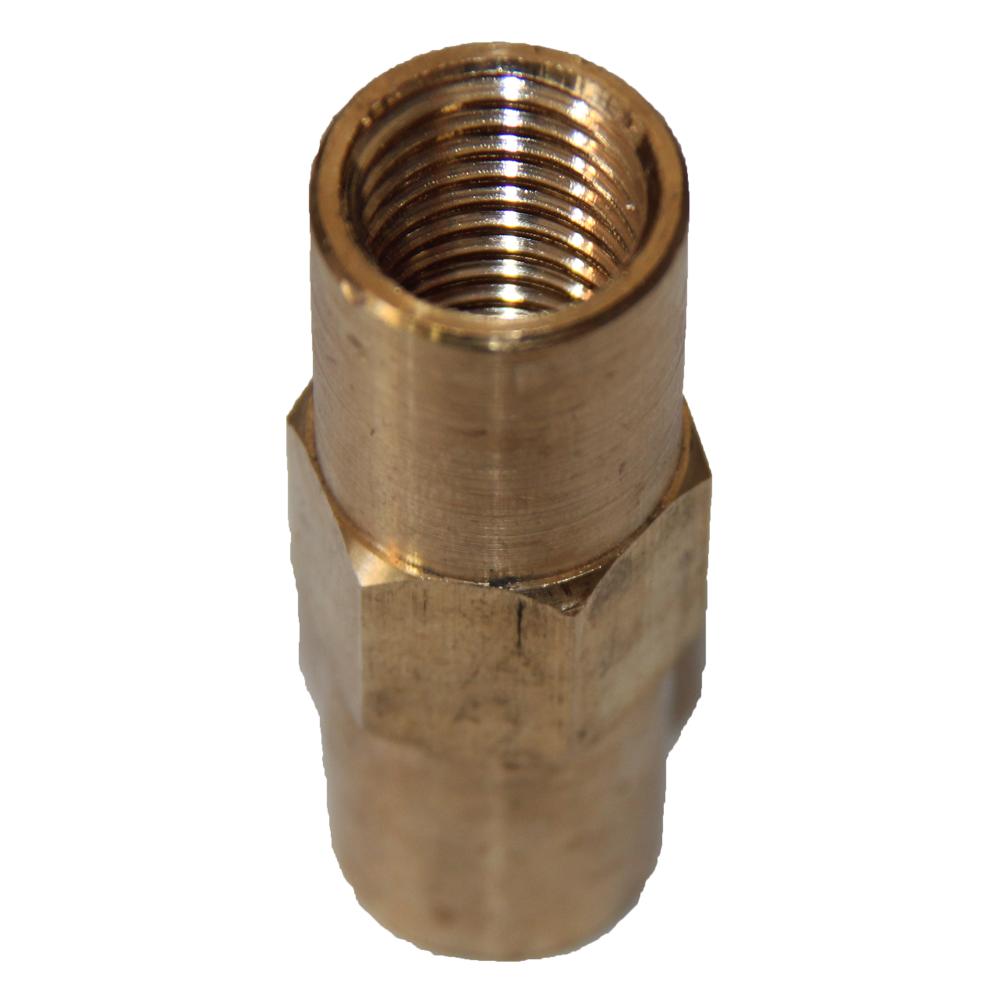

کوپلر میله ارت یک اتصال‌دهنده مکانیکی است که برای اتصال دو یا چند میله ارت به یکدیگر استفاده می‌شود. این وسیله به شما اجازه می‌دهد که طول میله ارت را برای رسیدن به لایه‌های عمیق‌تر خاک افزایش دهید و مقاومت الکتریکی سیستم ارتینگ را کاهش دهید.
کوپلرهای میله ارت به گونه‌ای طراحی شده‌اند که استحکام مکانیکی بالا و هدایت الکتریکی مناسب را فراهم کنند.

ساختار کوپلر میله ارت

1. جنس بدنه: معمولاً از برنج یا مس خالص ساخته می‌شود، زیرا این مواد دارای رسانایی الکتریکی بالا و مقاومت به خوردگی هستند.
2. طراحی رزوه‌ای: کوپلرها به صورت رزوه‌دار (Threaded) طراحی می‌شوند تا دو سر میله ارت را به طور محکم به یکدیگر متصل کنند.
3. پوشش ضد خوردگی: برخی از کوپلرها دارای پوشش‌های مخصوص (مانند گالوانیزه گرم یا روکش مس) هستند تا در برابر شرایط محیطی خورنده محافظت شوند.

ویژگی‌های فنی

• طول کوپلر: معمولاً بین 3 تا 10 سانتی‌متر، بسته به نوع میله ارت.
• قطر داخلی: متناسب با قطر میله ارت (برای مثال 14، 16 یا 20 میلی‌متر).
• هدایت الکتریکی بالا: به دلیل استفاده از مس یا برنج، جریان به راحتی از میله‌ها عبور می‌کند.
• مقاومت مکانیکی بالا: تحمل نیروهای وارد شده هنگام کوبیدن میله به زمین.
• طراحی دقیق: رزوه‌ها با دقت طراحی می‌شوند تا اتصال محکم و پایدار ایجاد شود.

مزایای استفاده

1. افزایش عمق میله ارت: با اتصال چند میله، می‌توان به لایه‌های عمیق‌تر خاک با مقاومت الکتریکی پایین‌تر دست یافت.
2. نصب آسان: اتصال رزوه‌ای باعث می‌شود که نصب به راحتی و بدون نیاز به ابزارهای پیچیده انجام شود.
3. کاهش هزینه‌ها: به جای استفاده از یک میله ارت بلند و گران‌قیمت، می‌توان از چند میله کوتاه‌تر و اتصال آن‌ها استفاده کرد.
4. طول عمر بالا: جنس مقاوم و پوشش ضد خوردگی باعث می‌شود که کوپلر در شرایط محیطی سخت دوام زیادی داشته باشد.
5. ایجاد اتصال پایدار: اتصال الکتریکی و مکانیکی بین میله‌ها به خوبی برقرار می‌شود.

کاربردهای کوپلر میله ارت

1. سیستم‌های ارتینگ صنعتی: برای افزایش طول میله‌ها در زمین‌های با مقاومت الکتریکی بالا.
2. پروژه‌های ساختمانی: استفاده در ساختمان‌های مسکونی و تجاری برای تضمین ایمنی الکتریکی.
3. تاسیسات مخابراتی: برای اتصال دکل‌های مخابراتی به سیستم ارت موثر.
4. پالایشگاه‌ها و صنایع نفت و گاز: حفاظت از تجهیزات در محیط‌های حساس.
5. سیستم‌های حفاظت از صاعقه: افزایش عمق میله‌ها برای تخلیه بهتر جریان صاعقه.

نکات مهم در نصب کوپلر میله ارت

1. انتخاب اندازه مناسب: قطر داخلی کوپلر باید با قطر میله ارت هماهنگ باشد.
2. محکم کردن رزوه‌ها: رزوه‌ها باید به طور کامل در هم قفل شوند تا از ایجاد شکاف جلوگیری شود.
3. بازرسی دوره‌ای: اطمینان حاصل کنید که اتصال بین میله‌ها در طول زمان شل نشده باشد.
4. استفاده از مواد باکیفیت: برای محیط‌های خورنده یا مرطوب، از کوپلرهای با پوشش ضد زنگ استفاده کنید.
5. اتصال ارت به زمین: مطمئن شوید که میله‌ها به یک سیستم ارت موثر متصل شده‌اند.

انواع کوپلر میله ارت

1. کوپلر مسی: مناسب برای محیط‌های مرطوب و خورنده؛ دارای هدایت الکتریکی بسیار بالا.
2. کوپلر برنجی: اقتصادی‌تر از مس؛ مناسب برای شرایط عادی محیطی.
3. کوپلر گالوانیزه: مقاوم در برابر زنگ‌زدگی؛ مناسب برای زمین‌های معمولی.
4. کوپلر دوطرفه: اتصال ساده و پایدار برای دو میله.
5. کوپلر با طراحی فشاری: برای نصب سریع‌تر و بدون نیاز به پیچ کردن.

تفاوت کوپلر میله ارت با روش‌های دیگر اتصال

جمع‌بندی

کوپلر میله ارت یک جزء حیاتی در سیستم‌های ارتینگ است که با اتصال چند میله، امکان دستیابی به لایه‌های عمیق‌تر خاک و کاهش مقاومت الکتریکی را فراهم می‌کند. این ابزار با طراحی ساده، دوام بالا، و نصب آسان، گزینه‌ای عالی برای پروژه‌های صنعتی، ساختمانی، و مخابراتی است. انتخاب مناسب جنس و اندازه کوپلر می‌تواند تأثیر زیادی بر کارایی سیستم ارتینگ داشته باشد.
